irq_work 在实际工程应用的例子是，在手机出现卡屏卡死状态时，可以使用组合按键触发 irq_work 来 dump 系统信息，而避免使用进程调度，因为此时系统可能资源匮乏、锁竞争让执行 dump 系统信息的进程处于 D 状态无法正常调度工作，导致操作失效，失去分析现场的机会。

本文是对 Linux 邮件列表中 ”[PATCH -tip -v6] irq_work: generic hard-irq context callbacks”主题的分析总结。2010 年 Peter Zijlstra 提交了 irq work 首版内核特性，从 perf event 中提取出通用的 irq work 机制。这个 patch 涉及到了多种 CPU 架构，本文主要以 X86 和 Arm 架构进行详细描述。

About The Author

Peter Zijlstra 是 Linux 内核开发领域内一位杰出的内核开发者和维护者，以其在 CPU 调度领域的创新而闻名。他设计并提出了一种新型 CPU 调度器——Earliest Eligible Virtual Deadline First（EEVDF），这是一种先进的基于虚拟运行时间的调度策略，专门针对提升任务响应性和吞吐量而设计，尤其适用于对延迟敏感的任务处理场景。此外，Zijlstra 在组调度领域也颇有建树，这一特性使得 Linux 内核调度器能够更有效地管理相关任务的分组，以优化整体调度性能。在实时调度领域，Zijlstra 的工作不仅推动了实时调度算法的改进，还显著提升了系统性能。他对 Linux 内核的内存管理机制也进行了深入的优化和改进，极大地提高了系统的稳定性和效率。值得一提的是，Zijlstra 提供了一种创新机制，允许代码在 IRQ（中断请求）上下文中执行，这对于需要与系统其他部分交互的 NMI（非屏蔽中断）处理至关重要，为 Linux 内核的中断处理带来了新的可能。总的来说，Peter Zijlstra 的贡献对 Linux 内核的发展有着深远的影响。

Patch Archives

邮件主题

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

[PATCH -tip -v6] irq_work: generic hard-irq context callbacks
From: Peter Zijlstra <a.p.zijlstra@chello.nl>
Provide a mechanism that allows running code in IRQ context.
It is most useful for NMI code that needs to interact with
the rest of the system -- like wakeup a task to drain buffers.
Perf currently has such a mechanism, so extract that and provide
it as a generic feature, independent of perf so that others may
also benefit.
The IRQ context callback is generated through self-IPIs where possible,
or on architectures like powerpc the decrementer (the built-in timer
facility) is set to generate an interrupt immediately.
Architectures that don't have anything like this get to do with a
callback from the timer tick. These architectures can call irq_work_run()
at the tail of any IRQ handlers that might enqueue such work (like the
perf IRQ handler) to avoid undue latencies in processing the work.
Huang Ying: some fixes
This patch is only tested on x86 platform.

irq_work 提供了一种机制，允许在中断（IRQ）上下文中运行代码。这对于需要与系统其余部分交互的 NMI（非屏蔽中断）代码非常有用——比如唤醒一个任务来清空缓冲区。性能监控（Perf）目前就有这样一个机制，因此提取出来并作为一个通用特性提供，独立于性能监控，以便其他人也可以受益。在可能的情况下，通过自 IPIs（自我处理器间中断）生成中断上下文回调，或者在像 powerpc 这样的架构上，设置递减器（内置的定时器设施）立即生成一个中断。没有类似机制的架构可以通过定时器（timer tick）进行回调。这些架构可以在 IRQ 处理程序的尾部调用 irq_work_run()来处理已经入队的 work，以避免在处理工作中产生不必要的延迟。这个补丁仅在 x86 平台上进行了测试。

注：irq_work 设计的初衷就是将一些实时性比较高的工作放到中断上下文执行，在中断上下文实现像工作队列 work 一样执行。irq_work 执行的内容相对比较简单，它会将耗时任务通过工作队列推迟执行。

修改文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

 arch/alpha/Kconfig                   |    1
 arch/alpha/include/asm/perf_event.h  |    5 -
 arch/alpha/kernel/time.c             |   30 +++---
 arch/arm/Kconfig                     |    1
 arch/arm/include/asm/perf_event.h    |   12 --
 arch/arm/kernel/perf_event.c         |    8 -
 arch/frv/Kconfig                     |    1
 arch/frv/lib/Makefile                |    2
 arch/frv/lib/perf_event.c            |   19 ----
 arch/parisc/Kconfig                  |    1
 arch/parisc/include/asm/perf_event.h |    3
 arch/powerpc/Kconfig                 |    1
 arch/powerpc/include/asm/paca.h      |    2
 arch/powerpc/kernel/time.c           |   42 ++++----
 arch/s390/Kconfig                    |    1
 arch/s390/include/asm/perf_event.h   |    3
 arch/sh/Kconfig                      |    1
 arch/sh/include/asm/perf_event.h     |    7 -
 arch/sparc/Kconfig                   |    2
 arch/sparc/include/asm/perf_event.h  |    4
 arch/sparc/kernel/pcr.c              |    8 -
 arch/x86/Kconfig                     |    1
 arch/x86/include/asm/entry_arch.h    |    4
 arch/x86/include/asm/hardirq.h       |    2
 arch/x86/include/asm/hw_irq.h        |    2
 arch/x86/include/asm/irq_vectors.h   |    4
 arch/x86/kernel/Makefile             |    1
 arch/x86/kernel/cpu/perf_event.c     |   19 ----
 arch/x86/kernel/entry_64.S           |    6 -
 arch/x86/kernel/irq.c                |    8 -
 arch/x86/kernel/irq_work.c           |   30 ++++++
 arch/x86/kernel/irqinit.c            |    6 -
 include/linux/irq_work.h             |   20 ++++
 include/linux/perf_event.h           |   11 --
 init/Kconfig                         |    8 +
 kernel/Makefile                      |    2
 kernel/irq_work.c                    |  164 +++++++++++++++++++++++++++++++++++
 kernel/perf_event.c                  |  104 +---------------------
 kernel/timer.c                       |    7 +
 39 files changed, 311 insertions(+), 242 deletions(-)
 delete mode 100644 arch/frv/lib/perf_event.c
 create mode 100644 arch/x86/kernel/irq_work.c
 create mode 100644 include/linux/irq_work.h
 create mode 100644 kernel/irq_work.c

基本数据结构

• irq_work

定义在 include/linux/irq_work.h 文件，irq_work 结构体是 Linux 内核中用于在中断上下文中执行回调函数的机制。irq_work_list 是一个 per cpu 链表，连接了当前 CPU 所有的 irq_work。irq_work 的 next 成员指向下一个 irq_work，它的最低两位被用来标记当前 irq_work 的状态（free/claimed/pending/busy）

• perf_event

在 include/linux/perf_event.h 中定义，perf_event 是 Linux 性能计数框架的基础，它使得用户空间能够灵活地创建和管理性能监控事件，以收集系统和应用程序的性能数据。通过操作这个结构体，用户空间可以获取关于 CPU 周期、指令缓存命中、分支预测错误等性能相关的统计信息。perf_event 与 irq_work 的关联主要体现在性能事件（perf_event）的溢出处理和工作队列的调度上。如：当一个性能事件（perf_event）发生溢出时，内核需要执行相应的处理逻辑。这通常涉及到唤醒等待这些事件的应用，以便它可以处理这些数据。在内核中，perf_event 结构体中有一个 pending_irq 成员，它是一个 irq_work 结构体，用于处理性能事件的溢出工作。

基本接口

irq_work 初始化

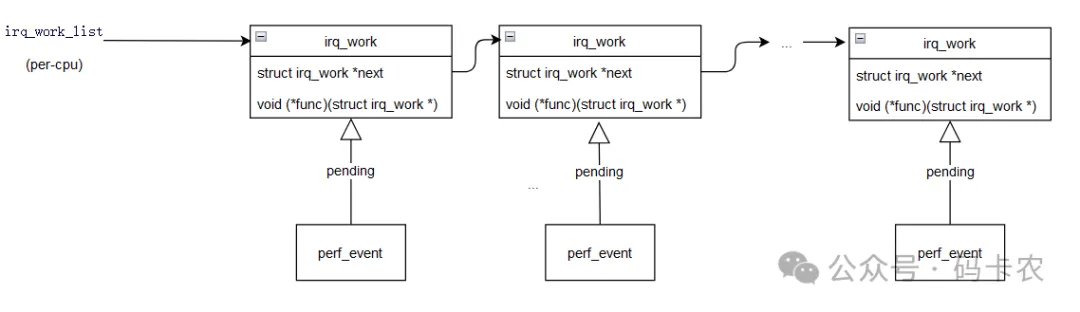

声明了一个 irq_work 链表，它是一个 PER CPU 结构，irq_work 入队后，将链接到此链表

1

+static DEFINE_PER_CPU(struct irq_work *, irq_work_list);

初始化一个 irq_work 需要指定它的回调 func，且将其next指针赋值为NULL

1
2
3
4
5

+static inline void init_irq_work(struct irq_work *entry, void (*func)(struct irq_work *))
+{
+       entry->next = NULL;
+       entry->func = func;
+}

本 patch 中初始化一个 irq_work 的例子是 perf_event_alloc，它通过 init_irq_work 初始化一个 irq_work，这个 irq_work的回调perf_pending_event将唤醒等待 perf event 的进程

1
2
3
4
5
6
7
8
9

static struct perf_event *
perf_event_alloc(struct perf_event_attr *attr, int cpu,
                 struct task_struct *task,
                 struct perf_event *group_leader,
                 struct perf_event *parent_event,
                 perf_overflow_handler_t overflow_handler)
|—— struct perf_event *event;
|—— event = kzalloc(sizeof(*event), GFP_KERNEL);
|__ +init_irq_work(&event->pending, perf_pending_event);

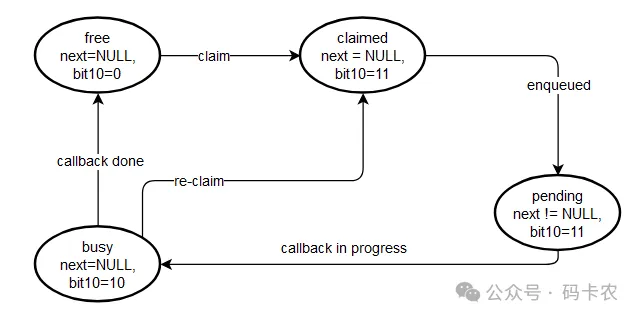

irq_work 的工作状态

irq_work 主要有如下几种工作状态：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

+/* kernel/irq_work.c */
+/*
+ * An entry can be in one of four states:
+ *
+ * free      NULL, 0 -> {claimed}       : free to be used
+ * claimed   NULL, 3 -> {pending}       : claimed to be enqueued
+ * pending   next, 3 -> {busy}          : queued, pending callback
+ * busy      NULL, 2 -> {free, claimed} : callback in progress, can be claimed
+ *
+ * We use the lower two bits of the next pointer to keep PENDING and BUSY
+ * flags.
+ */
+#define IRQ_WORK_PENDING        1UL
+#define IRQ_WORK_BUSY           2UL
+#define IRQ_WORK_FLAGS          3UL

irq_work 在清空 claimed 标记后，可以重新 claimed，入队；irq_work 处理完毕后，会重置为 free 状态

irq_work claim

irq_work claim 是指将 irq_work 标记为正在使用，以确保一次只有一个处理器或线程可以访问，防止并发修改。

claimed 通常用在并发编程的上下文中，特别是在多线程或多处理器环境中处理共享资源时。此处对 irq_work 执行 claim 指的是标记一个资源当前正在被特定线程或处理器使用。这样可以阻止其他线程或处理器同时访问。通过执行 irq_work_claim，线程或处理器可获得对该 irq_work 的独占访问。

(1) 如果 irq_work 实例 entry 已经被标记了 IRQ_WORK_PENDING，表示已经被 claimed；

(2) 对 irq_work 实例的 next 指针低两位赋值为 IRQ_WORK_FLAGS，表示转向 claimed 状态；

(3) 通过 while 循环中 cmpxchg 判断来验证对 irq_work 实例 entry 操作期间是否有发生并发修改访问，保证原子操作

1
2
3
4
5
6
7
8
9

+static bool irq_work_claim(struct irq_work *entry)
|—— +struct irq_work *next, *nflags;
|—— +do {
|   +      next = entry->next;
|   +      if ((unsigned long)next & IRQ_WORK_PENDING)--(1)
|   +             return false;
|   +      nflags = next_flags(next, IRQ_WORK_FLAGS);---(2)
|   +} while (cmpxchg(&entry->next, next, nflags) != next)；---(3)
|__ +return true;

irq_work 入队

将 irq_work 入队到 irq_work_list 链表，等待处理：

(1) 判断 irq_work 实例 entry 是否已经入队，如果已经入队则返回 false;

(2) 将 irq_work 实例 entry 入队，成功返回 true

1
2
3
4
5

+bool irq_work_queue(struct irq_work *entry)
|—— +if (!irq_work_claim(entry))-----------(1)
|   +     return false;
|—— +__irq_work_queue(entry);--------------(2)
|__ +return true;

__irq_work_queue 具体实现 irq_work 的入队操作：

(1) irq_work_list 是一个 per-cpu 变量，是当前 cpu 上 irq_work 的链表头；

(2) 将 irq_work 实例 entry 入队到这个 wirq_work_list。next_flags 用于设置 irq_work 的状态，这里将 next 指针的低两位与 IRQ_WORK_FLAGS（0b11）执行了或操作，根据前面 irq_work 工作状态一节的分析，next 非 NULL, 且 bit10=0b11，则表示执行了入队操作，entry 实例转换为 peding 状态，这里通过使用 cmpxchg 函数原子地更新 head。如果更新成功（即返回值等于 next），则退出循环。

cmpxchg 操作本身是原子的，它会检查 head 的当前值是否与 next 相等。如果不相等，cmpxchg 操作会失败，并返回 head 的当前值，这表明在执行 cmpxchg 期间 head 已经被其他线程或处理器修改，说明有其它线程或处理器执行了 irq_work 入队操作，需要重新入队。

(3) irq_work_next 函数用于检查 entry 项是否是队列中的第一个元素。如果是，这意味着在加入 entry 之前队列是空的，因此需要触发一个自中断（self-interrupt）来开始处理队列中的工作项。arch_irq_work_raise 函数是一个架构相关的函数，用于触发自中断，它会通知当前 CPU 开始处理 irq_work 队列。

为什么要在队列为空时触发自中断？因为如果没有工作项在队列中，当前 CPU 可能不会主动去检查和处理 irq_work 队列。通过触发自中断，可以确保即使在队列刚刚从空变为非空时，CPU 也能立即响应并开始处理队列中的工作项。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

+static void __irq_work_queue(struct irq_work *entry)
+{
+        struct irq_work **head, *next;
+
+        head = &get_cpu_var(irq_work_list);--------------------(1)
+
+        do {
+                next = *head;
+                /* Can assign non-atomic because we keep the flags set. */
+                entry->next = next_flags(next, IRQ_WORK_FLAGS);
+        } while (cmpxchg(head, next, entry) != next);----------(2)
+
+        /* The list was empty, raise self-interrupt to start processing. */
+        if (!irq_work_next(entry))-----------------------------(3)
+                arch_irq_work_raise();
+
+        put_cpu_var(irq_work_list);
+}

当前 patch 中，irq_work 入队的发生时机位于 PMU 中断中，如果处于 NMI 中断上下文，则会通过 irq_work_queue 将一些操作通过 irq_work 执行；这样可以避免 NMI 中处理一些复杂操作。

PMU 是一个硬件组件，用于监控、跟踪、计数系统内部的一些底层硬件事件，包括与 CPU 有关的事件（如执行指令数、捕获异常数、时钟周期数等），与 cache 有关的事件（数据/指令/L1/L2 cache 访问次数，cache miss 次数等）以及与 TLB 有关的事件等。对于 x86 架构，PMU（Performance Monitoring Unit）中断被配置为 NMI（Non-Maskable Interrupt）来处理。这种配置确保了性能监控事件的高优先级处理，即使在其他中断被禁用的情况下也能及时响应。在 arch/x86/events/core.c::perf_events_lapic_init()函数中，PMI（Performance Monitoring Interrupt）被配置为通过 NMI 向操作系统发送通知。这种配置允许操作系统在性能计数器溢出时，通过调用 perf_event_overflow 函数来处理数据采样和事件通知，而这个函数中的 nmi 参数用于指示性能事件是否是在 NMI 上下文中触发的。

NMI 中断不能做太复杂的操作，因为 NMI 处理程序需要快速执行以避免影响系统的稳定性。NMI 处理程序需要快速返回以避免影响系统的实时性。通过将一些可以延迟处理的任务放入 irq_work_queue，NMI 处理程序可以快速返回，而将复杂的处理逻辑推迟到后续执行，这样可以保证系统的响应性。

1
2
3
4
5
6

static int x86_pmu_handle_irq(struct pt_regs *regs)
|—— perf_event_overflow(event, 1, &data, regs)
|    |__ __perf_event_overflow(event, nmi, 1, data, regs);
|        |—— event->pending_disable = 1;
|        |__ +irq_work_queue(&event->pending)
|__ return handled;

irq_work 运行

irq_work_run 用于执行当前 CPU 链表的 irq_work 项，它会遍历当前 cpu 的 irq_work 链表，执行所有 irq_work 的 func 回调。这里需要注意的是 irq_work_run 属于硬件上下文，需要将 local irq 关掉，以避免发生中断嵌套

(1) irq_work_list 是一个 per-cpu 变量，是当前 cpu 上 irq_work 的链表头；

(2) 用于原子判断链表是否空；

(3) 如果链表不为空，则会循环遍历每个 irq_work 项，执行其 func 回调函数。这里 next_flags 用于设置 irq_work 的状态为 busy，回调函数执行完毕后，irq_work 切换为 free 状态

1
2
3
4
5
6
7
8
9
10
11

+void irq_work_run(void)
|—— +struct irq_work *list, **head;
|—— +head = &__get_cpu_var(irq_work_list);----------------(1)
|—— +list = xchg(head, NULL);-----------------------------(2)
|__ +while (list != NULL)---------------------------------(3)
        +struct irq_work *entry = list;
        +list = irq_work_next(list);
        +entry->next = next_flags(NULL, IRQ_WORK_BUSY);
        +entry->func(entry);
        +cmpxchg(&entry->next, next_flags(NULL,
        +            RQ_WORK_BUSY), NULL);

在当前 patch 中 irq_work 运行时机，主要包含两个：pmu 中断中（如 ARM 处理器）；定时器中断中

• pmu 中断中

对于 ARM 处理器（如 ARMV7）的 PMU 组件有 1 个 cycle 计数器和多个其它事件计数器，通过配置可以指定时间计数器的阈值，当事件累积次数达到阈值时，计数器就会溢出触发中断。对于 ARMV7，对应的 PMU 硬件中断处理程序为 armv7pmu_handle_irq，它会通过 irq_work_run 执行 irq_work 队列中的 irq_work，而这个 irq_work 的回调就是用来处理 pending 的的 perf events 事件的。

1
2
3
4

//arch/arm/kernel/perf_event.c
static irqreturn_t armv7pmu_handle_irq(int irq_num, void *dev)
|—— +irq_work_run()；
|__ return IRQ_HANDLED;

• 定时器中断中

1
2
3

void update_process_times(int user_tick)
|__ +if (in_irq())
    +    irq_work_run();

irq_work 同步

irq_work同步对 irq_work 结构的访问，确保在执行某个操作时 irq_work 不会被其他执行路径同时使用。通过检查和等待 irq_work 的状态来实现。irq_work_sync 函数通常需要确保 irq_work 不会被中断或其他执行路径同时使用

1
2
3
4
5
6
7
8
9
10
11
12

+/*
++ * Synchronize against the irq_work @entry, ensures the entry is not
+ * currently in use.
+ */
+void irq_work_sync(struct irq_work *entry)
+{
+        WARN_ON_ONCE(irqs_disabled());
+
+        while (irq_work_is_set(entry, IRQ_WORK_BUSY))
+                cpu_relax();
+}
+EXPORT_SYMBOL_GPL(irq_work_sync);

使用 irq_work_sync 的一个时机是 perf_event 释放时：

1
2
3
4
5

static void free_event(struct perf_event *event)
|—— +irq_work_sync(&event->pending);
|—— if (!event->parent) {
|             atomic_dec(&nr_events);
|__ call_rcu(&event->rcu_head, free_event_rcu);

irq_work 与工作队列 work 的比较
